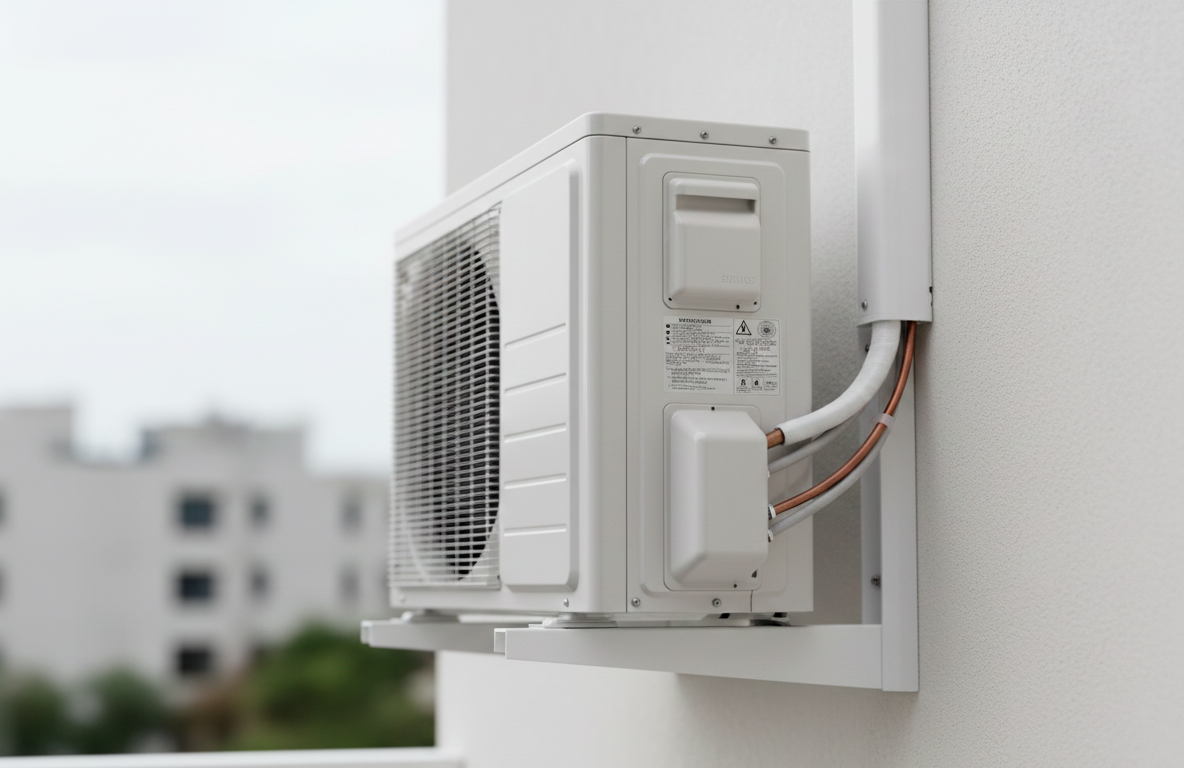

При проектировании и монтаже систем кондиционирования выбор креплений для наружных блоков часто остается на усмотрение исполнителя. Между тем именно кронштейны определяют долговременную надежность всей конструкции — от них зависит не только сохранность оборудования, но и безопасность эксплуатации.
В этом материале представлен профессиональный обзор типов кронштейнов, методика расчета нагрузок и технические нюансы, которые важно учитывать при закупке и монтаже.
В этом материале представлен профессиональный обзор типов кронштейнов, методика расчета нагрузок и технические нюансы, которые важно учитывать при закупке и монтаже.
1. Типология кронштейнов: конструктивные особенности и область применения
1.1. Обычные сварные
L-образная конструкция из гнутого уголка без элементов усиления.
Технические характеристики:
- Несущая способность: до 40–50 кг
- Толщина металла: 1,5–2 мм
Область применения: бюджетный сегмент, легкие бытовые блоки на малоответственных объектах (дачи, хозпостройки). Не рекомендуется для многоквартирных домов и объектов с высокой проходимостью.
1.2. Усиленные угловые сварные
L-образная конструкция с дополнительными ребрами жесткости (косынками).
Технические характеристики:
- Несущая способность: до 80–100 кг
- Толщина металла: 1,5–2,0 мм
- Особенности: равномерное распределение нагрузки, компенсация изгибающих моментов
Область применения: типовое жилое и офисное строительство, объекты с бытовыми и полупромышленными сплит-системами. Оптимальный выбор для 90% задач.
1.3. П-образные болтовые
Конструкция из гнутого П-образного профиля с болтовыми соединениями.
Технические характеристики:
- Несущая способность: 40-60 кг
- Толщина металла: 2,0–3,0 мм (под заказ)
- Особенности: отсутствие сварных швов, возможность разборки, недорогая логистика
Область применения:
- Нестандартные монтажные схемы, требующие регулировки
Примечание: изделия производятся под заказ по индивидуальным чертежам.
2. Материалы и антикоррозийная защита
2.1. Сравнительная характеристика материалов
2.2. Технологический нюанс: защита отверстий
Качественные производители формируют отверстия под крепеж до нанесения покрытия. Это гарантирует, что торцы металла защищены от коррозии. Если сверление производится по готовой краске — через 1–2 года в этих местах образуются очаги ржавчины, ведущие к разрушению кронштейна.
3. Толщина металла: корреляция с нагрузкой
Расчетный минимум: толщина металла должна обеспечивать двукратный запас прочности относительно статической массы блока с учетом региональных снеговых и ветровых нагрузок (СП 20.13330).
4. Методика расчета нагрузок
Производители указывают паспортную нагрузку на кронштейн, но при монтаже важно учитывать неравномерность распределения.
Из-за смещенного центра тяжести блока фактическая нагрузка на один из кронштейнов может превышать среднеарифметическую на 30–40%.
Алгоритм подбора:
- Зафиксировать массу блока (данные производителя)
- Умножить на коэффициент запаса 2,0–2,5
- Скорректировать с учетом района строительства (ветровой и снеговой районы)
Пример: блок массой 50 кг в III снеговом районе → расчетная нагрузка не менее 120–130 кг на пару кронштейнов.
5. Крепеж: привязка к типу основания
Важно: длина анкера должна обеспечивать проход отделочных слоев (штукатурка, утеплитель) и заглубление в несущий материал.
6. Эстетические требования: цветовые решения
Для объектов с архитектурными ограничениями (ЖК, офисные центры, историческая застройка) стандартное белое исполнение (RAL 9016) может быть неприемлемо.
Порошковая технология позволяет нанести покрытие любого цвета по каталогу RAL, включая металлики и текстурированные покрытия. Это актуально при:
- Требованиях фасадных комиссий
- Корпоративной идентичности объектов
- Сложных колористических решениях фасадов
7. Сопроводительная документация
Для оптовых поставок и участия в тендерах необходимо наличие паспорта изделия, в котором зафиксированы:
- Геометрические параметры
- Материал и толщина
- Тип покрытия
- Допустимая нагрузка
Производство кронштейнов — завод «Железное решение»
С 2014 года изготавливаем металлоконструкции полного цикла. В номенклатуре:
Стандартная продукция:
- Кронштейны обычные сварные (1,5–2,0 мм, любой RAL)
- Кронштейны усиленные угловые сварные (1,5–2,0 мм, любой RAL)
Изготовление под заказ:
- П-образные болтовые кронштейны
- Изделия из оцинкованной и нержавеющей стали
- Продукция по чертежам заказчика (нестандартные размеры, усиленные конфигурации)
Условия для оптовых заказчиков:
- Прямые цены производителя
- Отверстия формируются до окраски
- Порошковое покрытие в любой RAL
- Паспорт на каждую партию
- Отгрузка в любой регион РФ
